詳細介紹

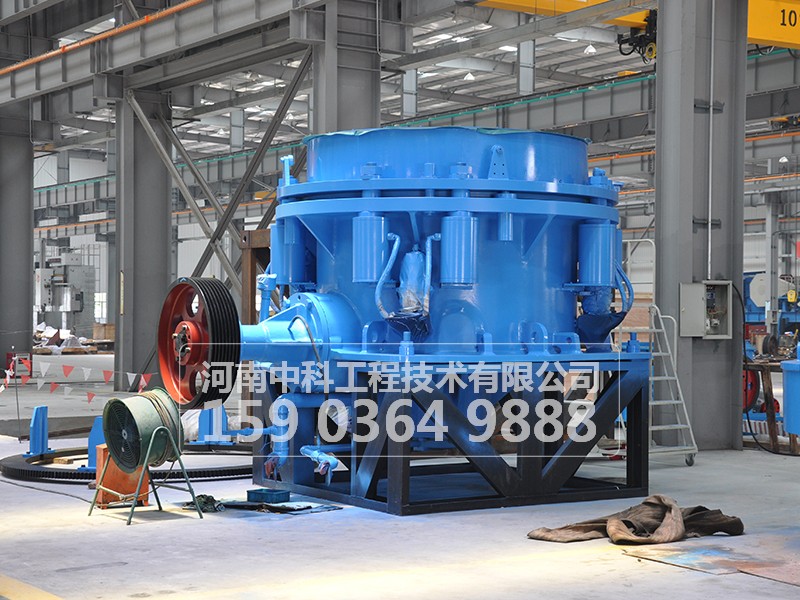

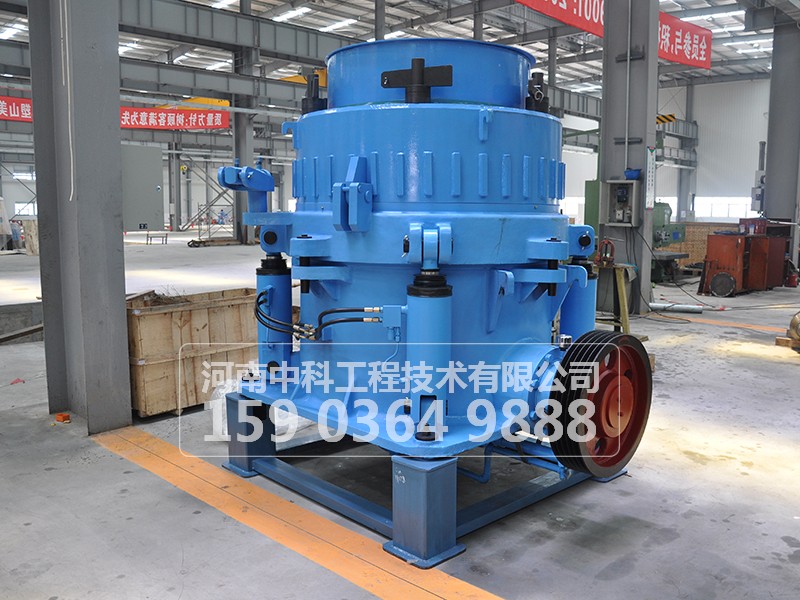

產品照片

•
•
•

工作原理：

       彈簧圓錐破碎機主要由機架，傳動軸，偏心套，碗形軸承、破碎圓錐、調整裝置、調整套、彈簧、聯軸節、電動機等組成。工作時，電動機的旋轉通過皮帶輪或聯動軸器,傳動軸和圓錐在偏心套的迫動下繞一周固定點作旋擺運動。從而使破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的扎臼壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。
性能特點：
1. 動錐連續轉動，物料的破碎過程和卸料過程沿工作表面交替連續進行，生產率高，破碎比大；
2. 物料夾在兩椎體之間，受到擠壓，彎曲和剪切作用，破碎較容易，動力消耗較低；
3. 產品粒度較均勻，呈立方體形狀，動錐工作表面的磨損也較均勻；
4. 本系列圓錐破碎機采用干油密封方式，使灰塵雜質無法進入機體內，延長了滑動軸承，推力球軸承的使用壽命，使得機器運轉可靠；
5. 彈簧保險系統是過載保護裝置，可使異物鐵塊通過破碎腔而不危害機器；
6. 腔型種類多，可為中碎，細碎，超細碎作業提供 破碎方案。

主要技術參數:

型 號 Model	動錐直徑 Dia.of active cone (mm)	進料料度 Max feed size (mm)	出料調整范圍 Adjustment range of discharge size (mm)	產量 Capacity (t/h)	電機功率Motor power (KW)	偏心軸轉速 Eccentric rotating speed (r/min)	重量 Weight (t)	外形尺寸 Overall dimension (L×W×H)（長×寬×高）(mm)
PYT-B600	600	75	12-25	40	30	356	5	2234×1370×1675
PYT-D600	600	40	2-13	12-23	30	356	5.5	2234×1370×1675
PYT-B900	900	115	15-50	50-90	55	333	11.2	2692×1640×2350
PYT-Z900	900	60	5-20	20-65	55	333	11.2	2692×1640×2350
PYT-D900	900	50	3-13	15-50	55	333	11.3	2692×1640×2350
PYT-B1200	1200	145	20-50	110-168	110	300	24.7	2790×1878×2844
PYT-Z1200	1200	100	8-25	42-135	110	300	25	2790×1878×2844
PYT-D1200	1200	50	3-15	18-105	110	300	25.3	2790×1878×2844
PYT-B1750	1750	215	25-50	280-480	160	245	50.3	3910×2894×3809
PYT-Z1750	1750	185	10-30	115-320	160	245	50.3	3910×2894×3809
PYT-D1750	1750	85	5-13	575-230	160	245	50.2	3910×2894×3809
PYT-B2200	2200	300	30-60	590-1000	280	220	80	4622×3302×4470
PYT-Z2200	2200	230	10-30	200-580	280	220	80	4622×3302×4470
PYT-D2200	2200	100	5-15	120-340	280	220	81.4	4622×3302×4470
